FREE   -   PAC  -   NWPM  -  Accès à distance sur Internet







La configuration de l’accès à distance via Internet de la PAC (Pompe à Chaleur Weishaupt) est une vraie galère.



Cette PAC utilise le module d'extension NWPM vendu par Dimplex pour permettre une configuration via un Navigateur Internet, que ce soit en local ou à distance.



Après 2 fois 20 minutes avec le support de FREE et un appel avec le support de Dimplex j’ai enfin réussi à accéder à distance à l’administration de la PAC.



Pour cela il y a 3 séries d’opérations à effectuer :

-       Passage de la FREEBOX v5 en IP FIXE,

-       Configuration de la FREEBOX v5 en routeur,

-       Configuration réseau du module d'extension NWPM.



La solution :



FREE  -  Passage en IP FIXE

Mise à jour le 4 novembre 2013



En réalité c’est un peu compliqué, mais à la fin cela fonctionne.

FREE  -  Passage en IP FIXE de la FREEBOX v5





FREE  -  Principe du routage arrivée sur la FREEBOX v5

Mise à jour le 4 novembre 2013



Tout d’abord il est nécessaire d’avoir une IP FIXE de façon à avoir toujours la même adresse à appeler avec votre navigateur distant (Firefox) :

      Ex. 62.147.nnn.nnn:8081



Ensuite il faut configurer la FREEBOX en routeur DHCP de façon a pouvoir utiliser plusieurs appareils/ordinateurs/tablettes derrière la FREEBOX.



Principe du routage Arrivée :

-       Firefox cherche à accéder à la page 62.147.nnn.nnn:8081

-       Le paquet arrive sur la FREEBOX qui est à l’adresse 62.147.nnn.nnn

-       La redirection de port de la FREEBOX détecte le port 8081 fournie en paramètres de l’adresse appelée 62.147.nnn.nnn

-       Et en déduit une redirection vers l’adresse interne 192.168.1.100 avec le port d’écoute 80

-

-       Le Baux DHCP permanent trouve pour l’adresse 192.168.1.100 l’adresse MAC 00:0a:xx:xx:xx:xx du PAC

-

-       Le routeur redirige alors le paquet d’appel sur le PAC





FREE  -  Configuration de la FREEBOX v5 en routeur

Mise à jour le 4 novembre 2013

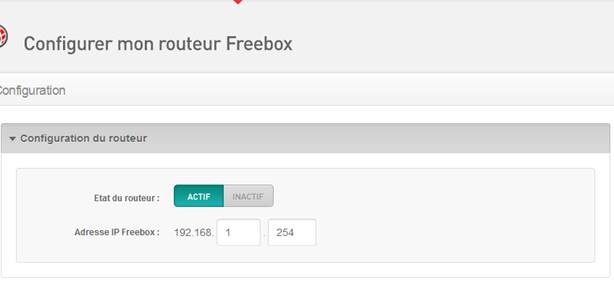

Sur la FREEBOX v5 :  Ma Freebox >  Configurer mon routeur Freebox.



Configuration du routeur :

-       Etat du routeur : ACTIF

-       Adresse IP Freebox : 192.168.1.254







Configuration du DHCP :



Adresses IP du DHCP :

-       Etat du DHCP : ACTIF

-       Adresse IP Début DHCP : 192.168.1.10

-       Adresse IP Fin DHCP : 192.168.1.250



Adresses IP avancées :

-       Ne rien toucher

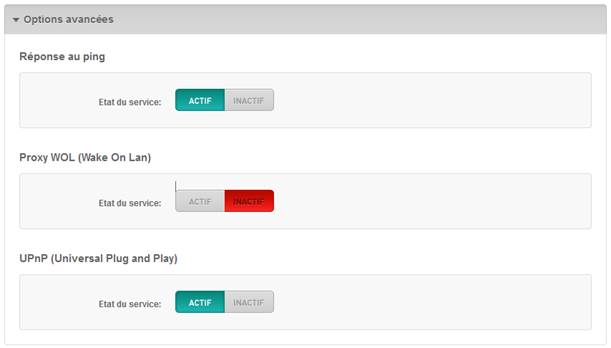

Options avancées :



Réponse au ping :

-       Etat du service : ACTIF



Proxy WOL (Wake On Lan) :

-       Ne rien toucher



UPnP (Universal Plug and Play :

-       Ne rien toucher

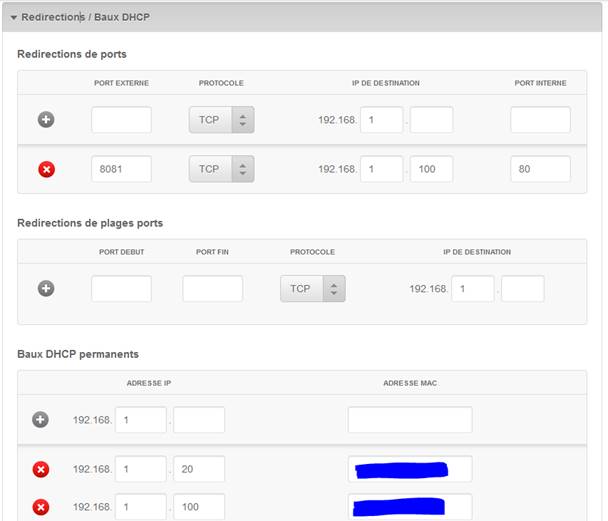

Redirections / Baux DHCP :



Attention :

Pour ajouter une redirection, un baux, cliquer sur le  de façon à ajouter une ligne supplémentaire commençant par .

C’est cette ligne qu’il faudra modifier.





Redirection de ports :

-       Port externe : 8081

-       Protocole : TCP

-       IP de destination : 192.168.1.100

-       Port interne : 80

-



Redirection des plages ports :

-       Ne rien toucher



Baux DHCP permanents :

-       Port externe : 8081

-       Protocole : TCP

-       Adresse IP : 192.168.1.100

-       Adresse MAC du PAC : xx:xx:xx:xx:xx:xx

-



















NWPM  -  Configuration réseau du module d'extension  -  Nouvelle version

Mise à jour le 10 avril 2014



Pour le module d’extension NWPM de la PAC il est impératif de configurer :

192.168.1.100/admin

Entrer deux fois de suite le mot de passe.

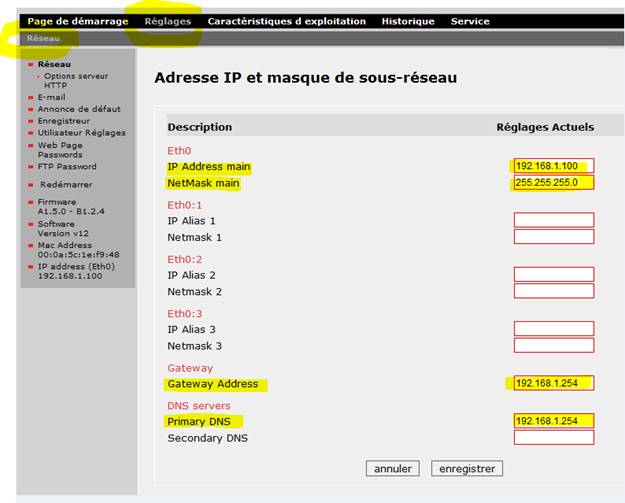

Puis    Réglages  >  Réseau



-       Gateway : 192.168.1.254      (Adresse interne de la Freebox).

-       DNS servers : 192.168.1.254











NWPM  -  Accès à distance de la PAC (Pompe à Chaleur)  -  Nouvelle version

Mise à jour le 10 avril 2014



Appeler avec votre navigateur distant (Firefox) :

      Ex. 62.147.nnn.nnn:8081





Pour finir, mon client est content : Il peut faire les réglages de sa PAC (Pompe à Chaleur) à 400 km de distance.

Et  ceci depuis son micro et depuis sa tablette Android.

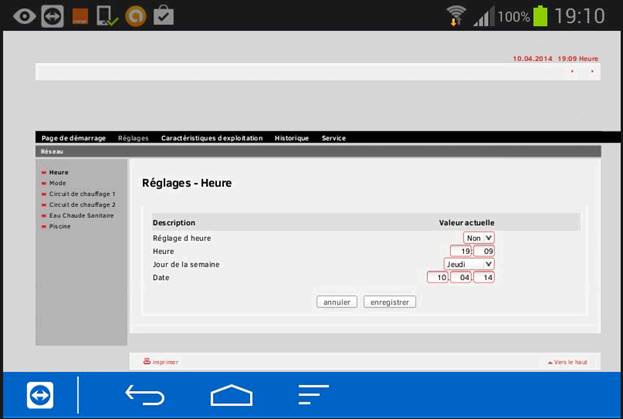

La preuve depuis mon portable Samsung S2 et avec le mode administrateur :















NWPM  -  Configuration réseau du module d'extension  -  Ancienne version

Mise à jour le 4 novembre 2013



Pour le module d’extension NWPM de la PAC il est impératif de configurer :

192.168.1.100/admin

Entrer deux fois de suite le mot de passe.

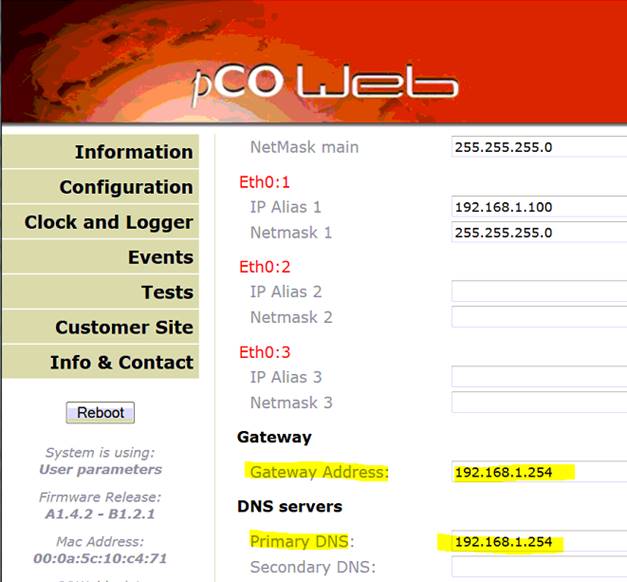

Puis    Configuration  >  Network



-       Gateway : 192.168.1.254      (Adresse interne de la Freebox).

-       DNS servers : 192.168.1.254











NWPM  -  Accès à distance de la PAC (Pompe à Chaleur)  -  Ancienne version

Mise à jour le 4 novembre 2013



Appeler avec votre navigateur distant (Firefox) :

      Ex. 62.147.nnn.nnn:8081

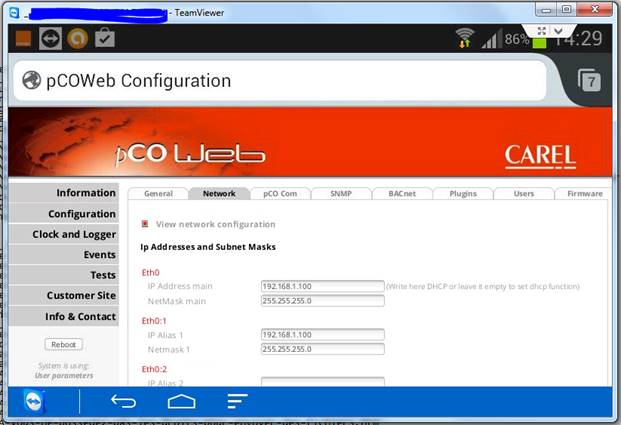

Pour finir, mon client est content : Il peut faire les réglages de sa PAC (Pompe à Chaleur) à 400 km de distance.

Et  ceci depuis son micro et depuis sa tablette Android.



La preuve depuis mon portable Samsung S2 et avec le mode administrateur :











NWPM  -  Technologie FLASH  dans le navigateur



Mise à jour le 3 mars 2019



J’ai fait ma première installation de boitier NWPM en 2013

Cette année-là de nombreux sites étaient construits autour de la technologie FLASH mise en service en 1996.

Cette technologie FLASH est maintenant désactivée sur la plupart des tablettes et Smartphones récents.



Il reste toutefois possible d’installer un navigateur avec la technologie FLASH intégrée :



   IOS (iPhone / iPad)  -  Navigateur avec FLASH Player intégré



   ANDROID  -  Navigateur avec FLASH Player intégré













C’est tout
